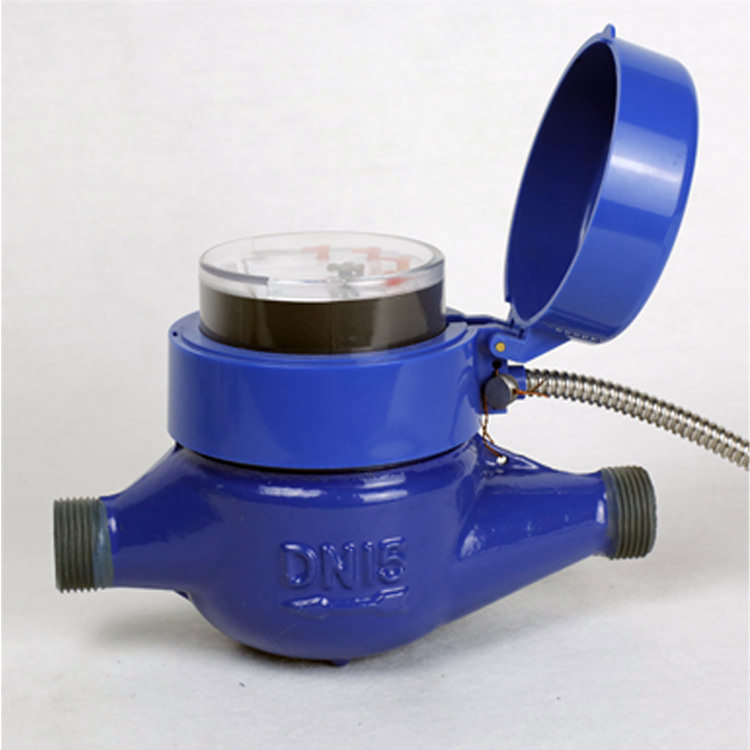

直讀式遠傳水表

　　直讀式自動抄表系統是我公司研發的新一代智能直讀抄表系統，它直接輸出與機械表表盤示值對應的電量數據信號，結構簡單，安裝方便，是三表出戶的理想選擇。

　　一、直讀式遠傳水表主要組成部分

　　該水表有基表、傳感器、智能芯片三部分組成：

　　1、基表 選用E型液封水表、四位指針、四位字輪水表,讀數值到9999.999m3。

　　2、傳感器 采用**的多級厚膜電路做為無源傳感器件，根據水表不同的示值讀數,實時輸出相對應的電量信號。

　　3、智能芯片 可根據不同的要求將水表制作成分線、RS485總線、C-MBUS總線的形式。


　　二、主要特點

　　1、 整個系統平時工作無需任何電源，數據不丟失。在抄表時只需瞬間提供電源

　　2、在濕式水表中使用，采用獨特的**密封技術方案，將傳感器和字輪密封在透明的字輪盒內，可在不同的水質中使用，既保證水表的讀數清晰，同時也保證電子傳感器部分工作長期穩定可靠。

　　3、新裝、更換水表時不需初始化設置。

　　4、在信號線發生開路、短路故障時，不影響數據的**性，當線路恢復正常后，所采集的數據與水表當前的計數示值仍保持一致。

　　5、數據采集無累積誤差，且在字輪進位采集時不會產生誤亂碼現象。

　　6、不受外部電壓、光源、高低頻/磁場、水壓等環境因素的影響。

　　7、傳感器由鈀、銀、釕等稀貴金屬制作,高溫?zé)Y(jié)、激光修正，既保證傳感器的長期穩定，又使傳感器有高的**度。

　　8、接觸式的傳感器,可以防止水錘/水壓振動而引起的信號變化。

　　三、主要技術指標

　　1、無源直讀表自動抄表系統符合以下標準規定的各項相關內容：ISO 4064-1993、GB/T778-1996、CJ/T224-2006的標準和JJG162-85檢定規程。

　　2、**傳輸距離：分線為200m、RS485為1000m、C-MBUS為1000m。

　　3、分線式直接由手抄器供電抄收，RS485由電源適配器供12V電源，C-MBUS由電源適配器供30V電源。

　　4、數據采集值與任意水表讀數示值的隨機誤差為±0.5m3。

　　5、傳輸速率4800bps，每分鐘可抄收600只水表的數據信號。

　　6、每只總線式水表內均設有對應的IP地址，可以**識別每只表的數據。

　　四、產品分類

　　1、按被測水溫的不同，分冷水、熱水兩種

　　2、按采集、通訊方式的不同，分為分線(F型)、RS485總線(R型)、C-MBUS(C型)三種

　　五、無源直讀式自動抄表系統

　　可以選用手抄器自動抄表或聯網自動抄表系統進行水表安裝抄收。對住宅小區戶型較分散的，建議采用手抄器自動抄表系統;反之，建議選用智能化程度更高的聯網自動抄表系統。

　　1、 手抄器抄表系統由無源直讀式遠傳表、采集器(F型用)、集中器(R、C 型表用)、手抄器三部分

　　組成：

　?、?無源直讀水表(R、C型)連接在網絡總線上，(如圖1所示)通過總線集中器，在抄表時接通集中

　　器的穩壓電源，手抄器與集中器連通，無源直讀水表的數據即可迅速傳入手抄器中。手抄器中的數據可以輸入管理計算機，完成整個小區的數據抄收管理。

　　⑵ 無源直讀水表(F型)連接到采集器上，(如圖2所示)每個采集器可接16只水表，手抄器通過采集器直接對各個水表采集,將手抄器數據傳入管理計算機上，完成整個小區的數據抄收管理

　　2、 微機聯網自動抄表系統

　　計算機聯網自動抄表系統是將所有遠傳表掛到總線上，通過總線、集中器將無源直讀遠傳表數據直接輸 入到管理計算機。聯網自動抄表系統由無源直讀式遠傳表、采集器或總線和管理計算機幾部分組成，系統連接如圖3所示。遠傳表直接并在總線上，總線連接到集中器(RS485配12V穩壓電源，C-MBUS配30V穩壓電源)，接入管理計算機，實現網絡自動抄收管理的目的。
