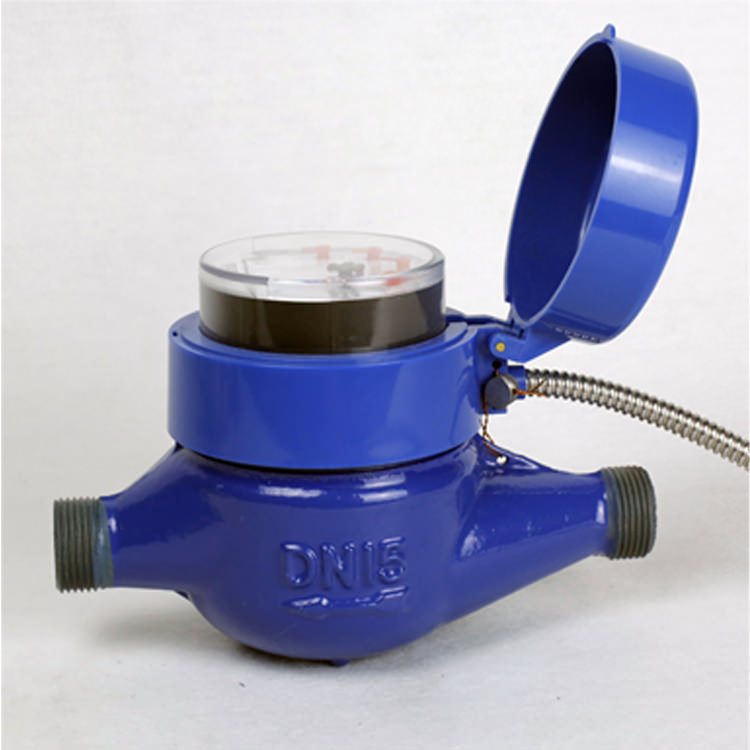

光電直讀式遠傳水表

　　光電直讀表是在普通水表的計數器字輪印刷0-9位置的外緣印刷特定標記，在其外圍固定光電傳感器及相關電路。外部供電讀表時，通過光電傳感器判斷特定標記“有”和“無“的狀態，通過組合編碼判斷以獲得字輪的讀數（表計的窗口值）。

　　1、原理：是通過對字輪建立數學模型，經過組合計算，從中求出**的解，然后再在字輪的0-9的相應位置上按照數學規律印刷特定的標記，在其周圍按照數學規律再安裝固定光電傳感器，這樣就把一個數學問題通過電子電路方法來實現。同時考慮各種冗錯、糾錯的算法，就可以得出**的解——即字輪上的數據。目前采用這種方式的直讀表主要有光電對射（透射）式和光電反射式兩種，主要的區別在于機械結構和數學算法的不同。光電對射式是在字輪間安裝光電器件和電路板的方式，光電反射式是在字輪周圍安裝光


　　2、特點：

　　1)、直接讀取表具的計數器碼盤數字即“窗口值”，表內不需設置表底數、表常數等參數，無需存儲數據，不存在累計誤差，實現了“讀表”，結束了累計脈沖、換算數值的歷史。直讀表具電子部分與表具內的計數器等裝置沒有機械接觸**分離，不影響計量精度。

　　2)、直讀遠傳表直接傳送數據，而非脈沖信號。它不僅不受機械震動影響，同時對電磁干擾也具有極高的抗干擾性，所以在復雜的使用環境下能穩定、**、可靠地實現計量。

　　3)、直讀遠傳表日常工作無需供電，這是具有革命意義的技術進步，避免了由于供電不穩定或故障引起的計量誤差及大量的維護工作。

　　4)、由于直讀遠傳表采集的是機械計數器字輪的位置（而非脈沖），因此表具發生倒轉情況時，抄表數據仍然與一次表具的讀數保持一致。

　　3、優點

　　1)、計量性能方面：由于光電傳感器是固定在表內的非轉動部位，與任何機械轉動部分均不接觸，只通過發光、反光來采集信號，與電阻式直讀表相比沒有任何阻尼，不影響表計的計量性能。因此不會產生計量方面的糾紛。

　　2)、制造工藝方面：由于采用在字輪周圍分布光電傳感器的方案，這一部分可以單獨制作，然后在不影響表計結構的前提下，安裝在表內。生產過程簡單，組裝容易，適合大批量生產。而且該部分可以單獨測試，保證了產品的可靠性。

　　3)、長期運行方面：由于和表計的機械轉動部分不接觸，不會對表計的常年運行造成影響。同時，光電傳感器平時不工作也不通電，因此壽命大大延長。電子部分的可靠工作時間遠遠大于機械表計的使用壽命。所以，適合長期運行和重復使用。

　　4)、模塊通用性方面：光電式直讀表的字輪直讀部分可以制作成為總成，其中包括印有特殊標記的字輪、表盤上夾板、電子部分。該總成可有專門的生產廠家一次制成，可適應國內大多干式和液封式水表。因此，通用性好、可加工性強、適應能力強。
